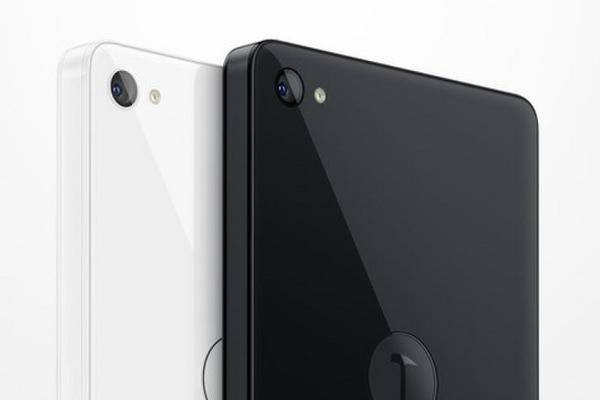

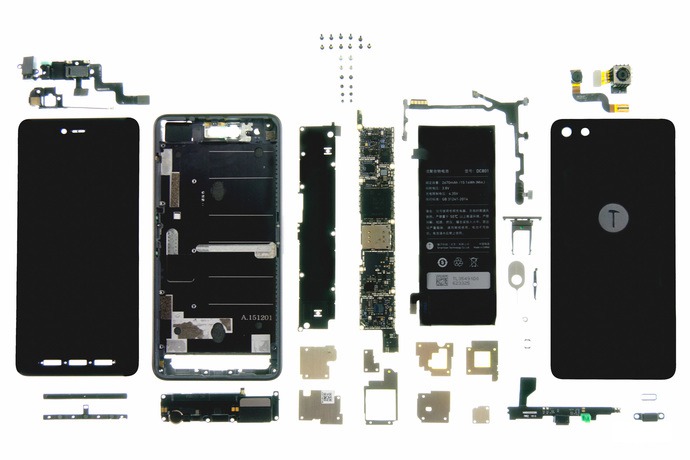

12 月 29 日，錘子科技在北京召開 Smartisan T2 發布會。 ZEALER 當晚于京東下單，在拿到 Smartisan T2 的第一時間，我們先來看下它的外觀（16GB 版）。

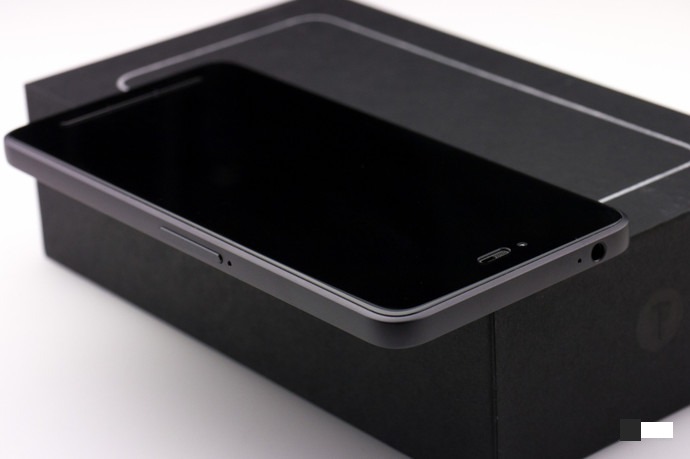

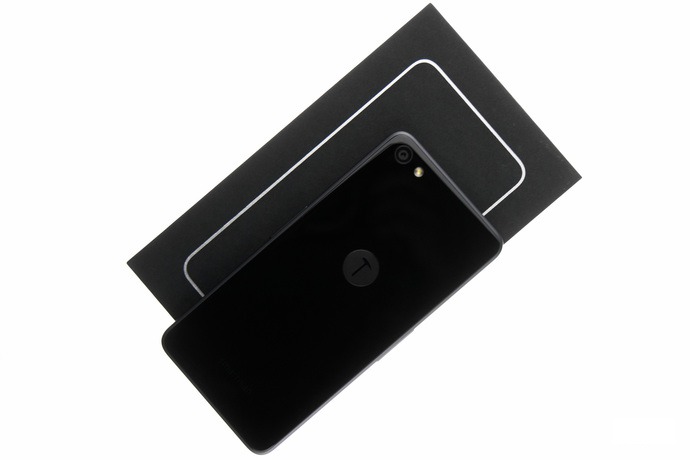

剛到手的機器。

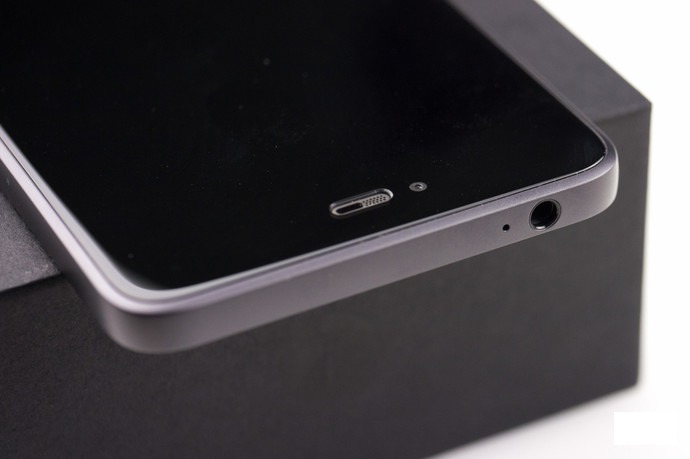

耳機孔與聽筒。

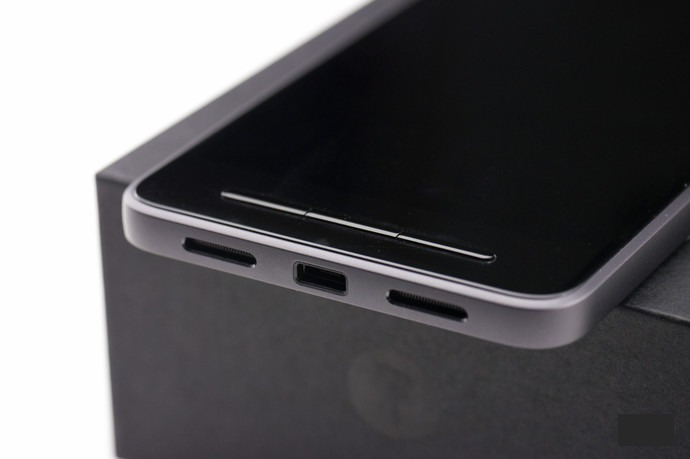

底部從左到右，麥克風開孔、Micro USB 接口、喇叭開孔。

前置攝像頭、聽筒、光線 & 距離感應器。

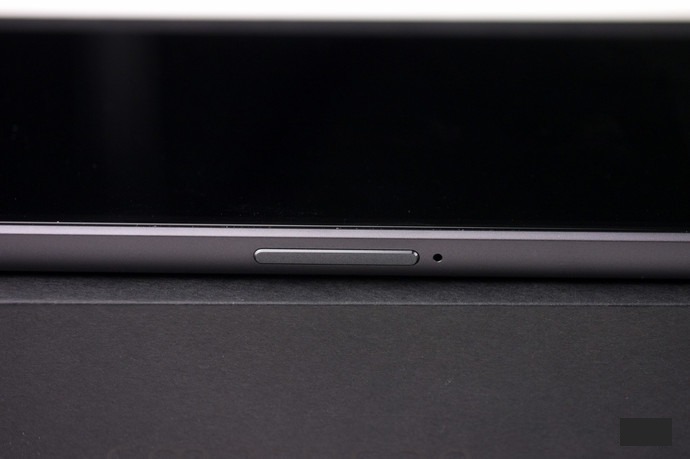

卡針孔與側鍵 ＆ SIM卡槽二合一卡托。

看完外觀，我們?cè)賮?lái)拆開看看里面。

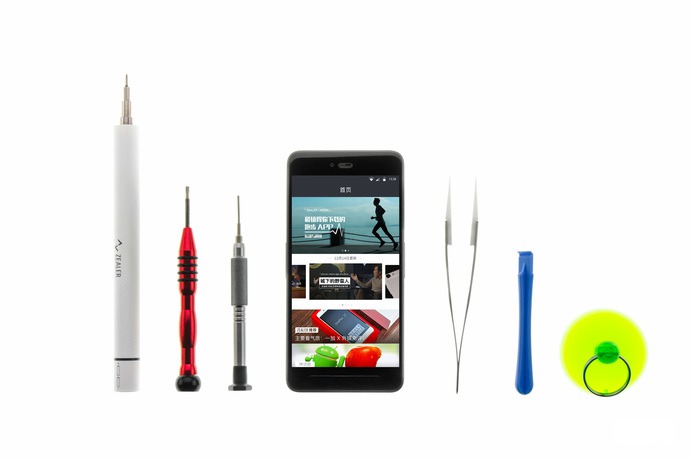

▲拆機用到的工具有「十字螺絲刀」、「大十字螺絲刀」、「鑷子」、「撬棒」、「吸盤」、「熱風槍」。



Step 1：取出側鍵 ＆ SIM卡槽二合一卡托

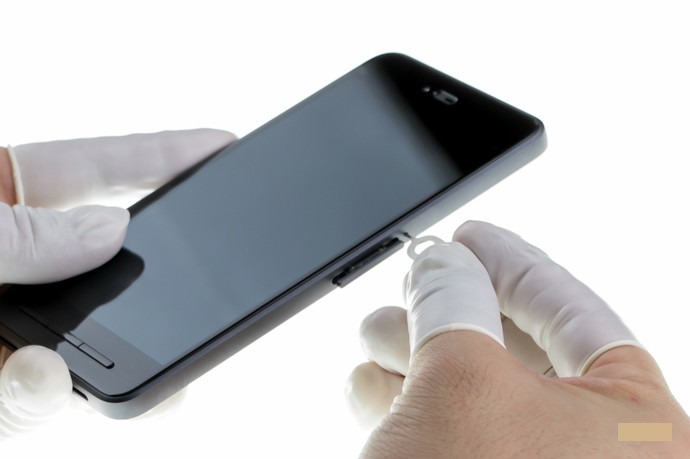

▲取出SIM卡托

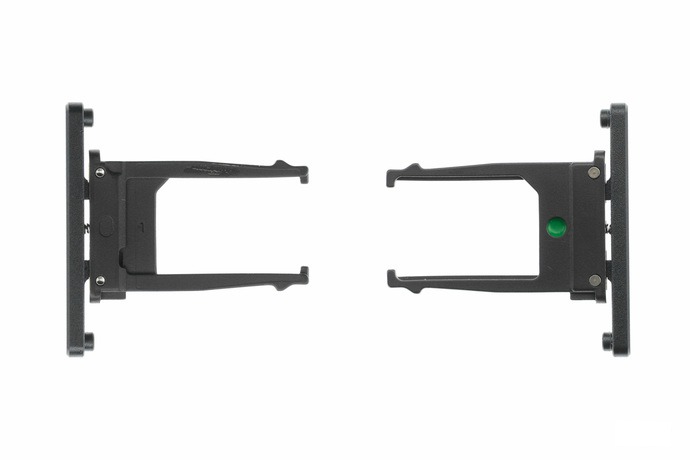

與側鍵一體的卡托，綠點一面朝向屏幕。托盤采用粉末冶金工藝，托盤帽為鋁合金。



Step 2：拆卸玻璃后蓋

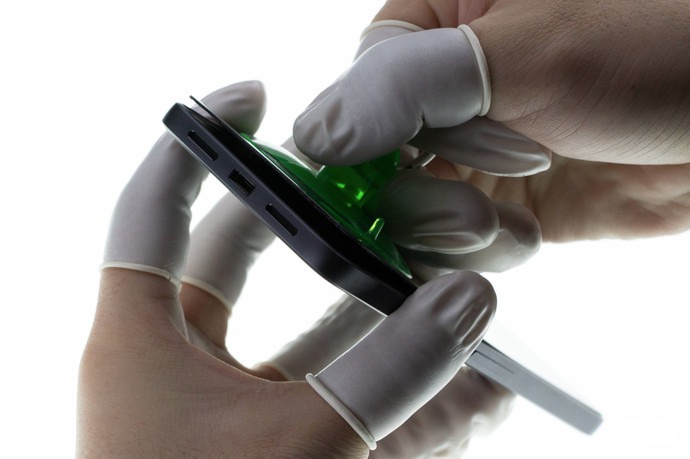

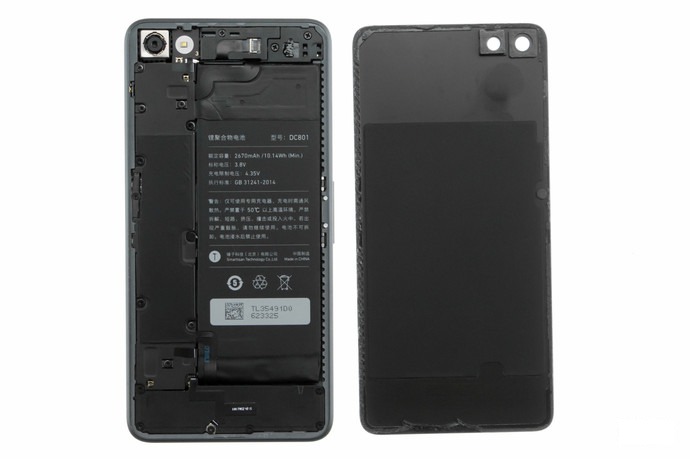

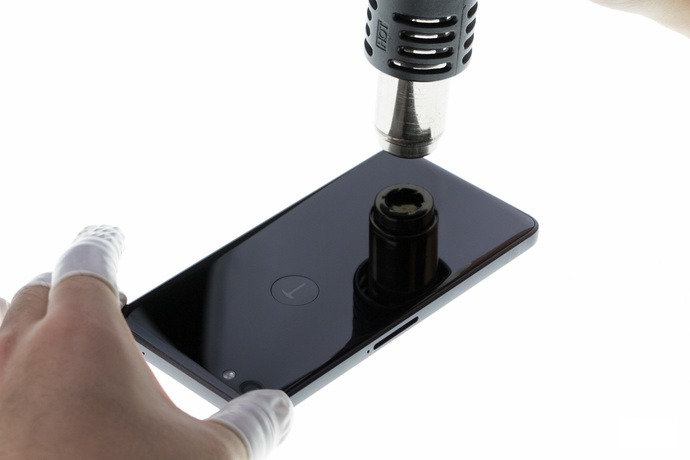

▲加熱 3~5分鐘后，用吸盤打開玻璃后蓋。

后蓋用泡棉雙面膠固定，后蓋上有石墨散熱層，攝像頭與單色 LED 閃光燈處有泡棉。



Step 3：拆卸主板鋼片

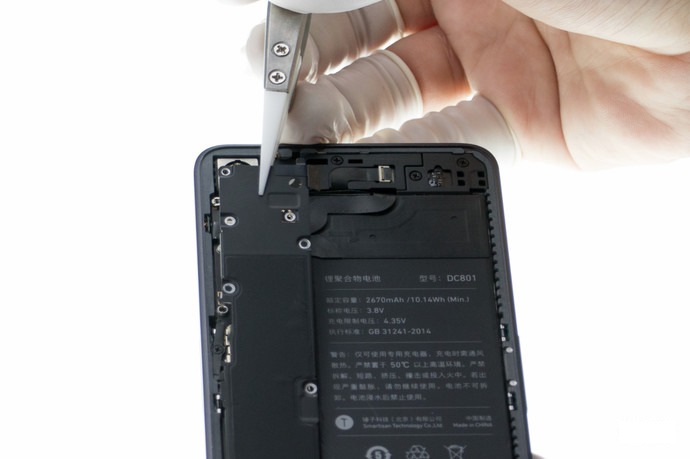

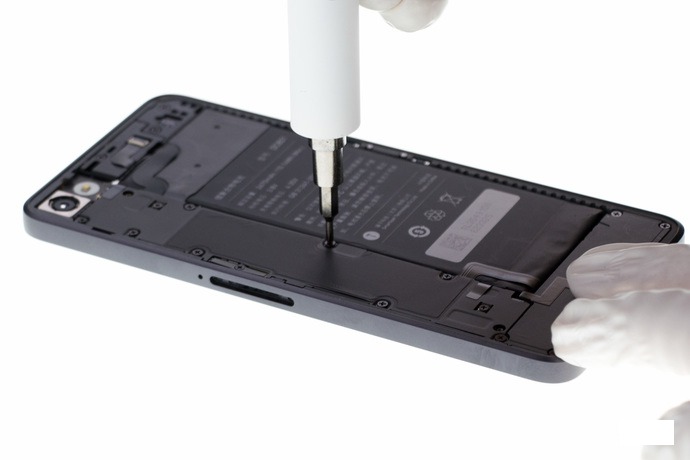

▲取下主板鋼片上的螺絲。

Smartisan T2 在二級面一共用了五種螺絲，在圖中，同樣型號的螺絲用相同的顏色標注。

▲取下主板鋼片。

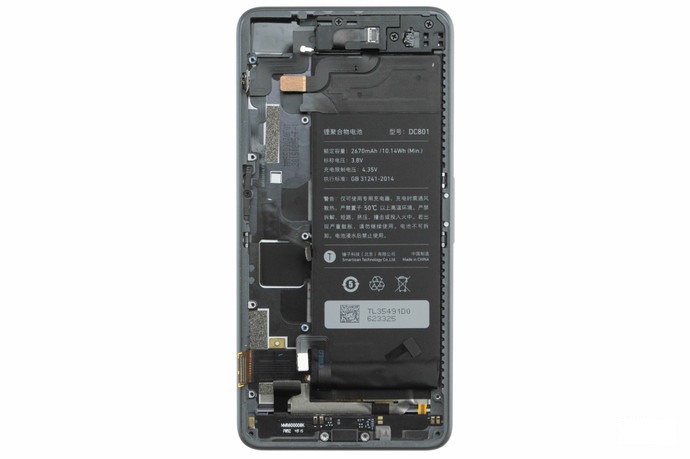

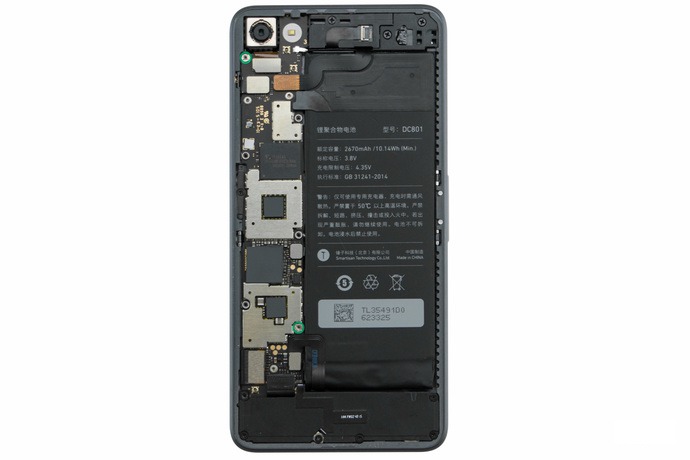

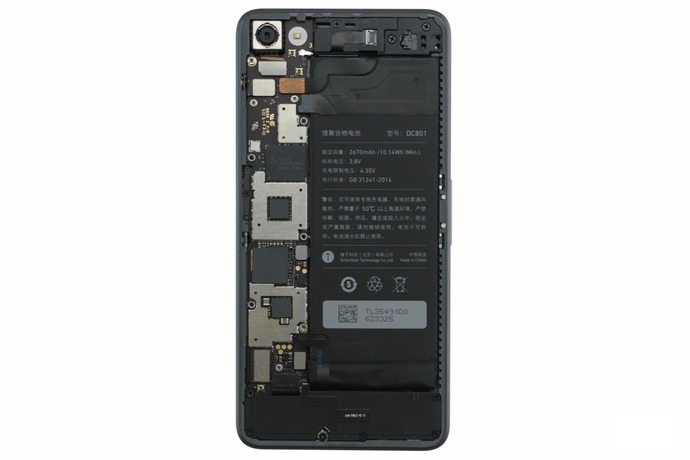

Step 4：主板斷電

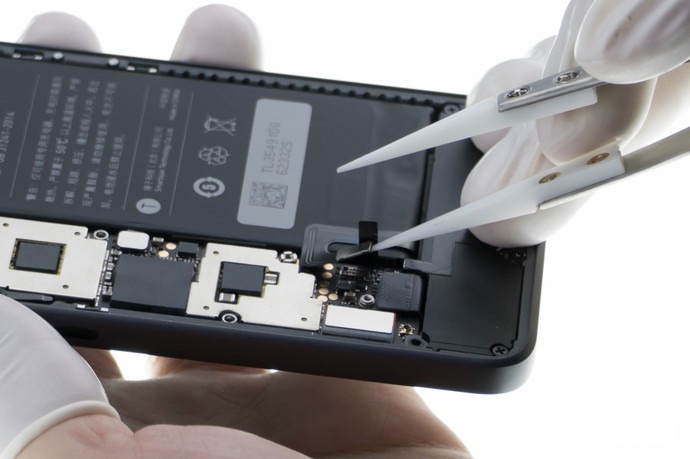

▲斷開電池 BTB (Board to Board，板對板連接器)。

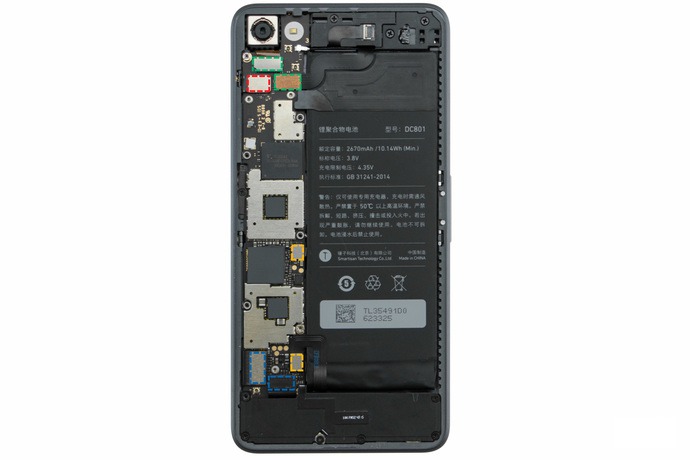

主板從上至下、從左至右的 BTB 分別為：

綠色：「后 CAM」、「前 CAM」

紅色：「聽筒組件 & 耳機座」

黃色：「?jìng)?cè)鍵 FPC」、「電池」

藍色：「屏幕組件」、「副板」



Step 5：拆卸后「CAM」

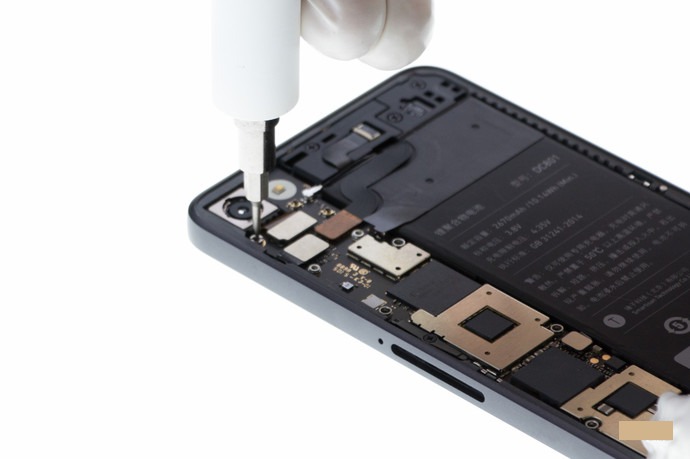

▲取下主板上的螺絲。

此處的兩個螺絲為「子母螺絲」。

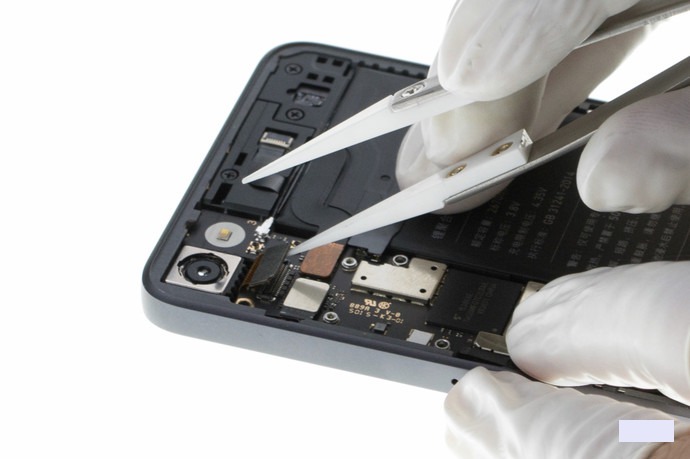

▲斷開 「后 CAM」 BTB 和其他 BTB。

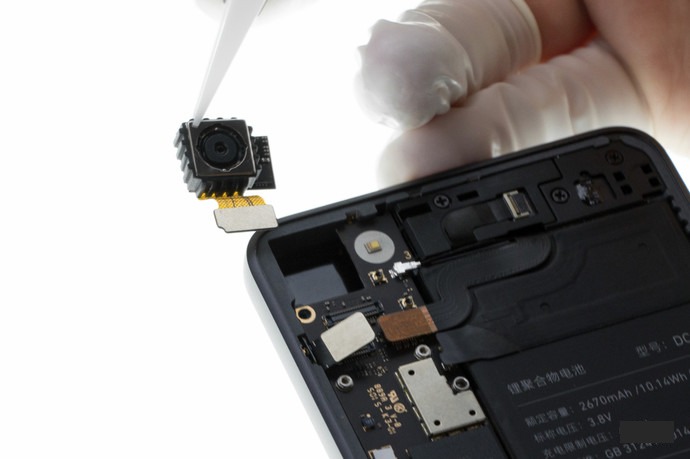

▲拆下「后 CAM」。

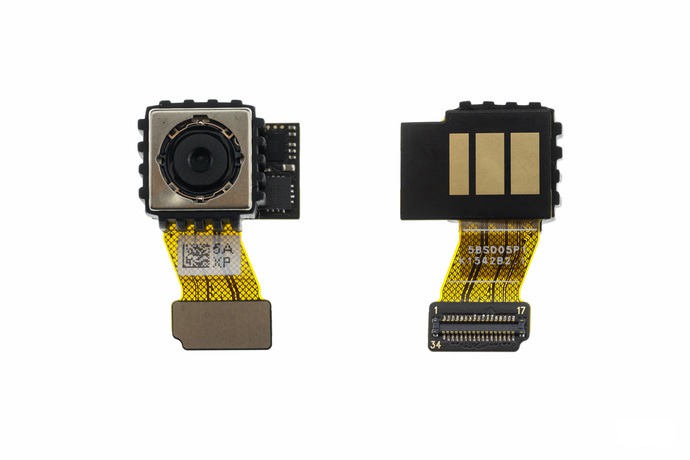

「后 CAM」：后置攝像頭 1278W 像素。

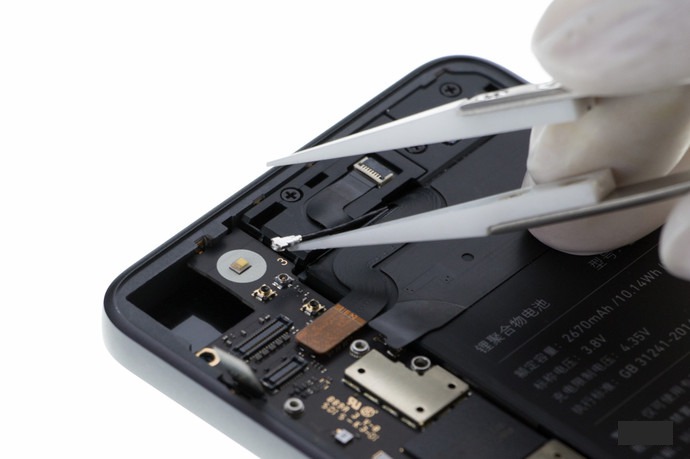

▲斷開天線連接頭，挑起同軸線。



Step 6：拆卸「喇叭 BOX」

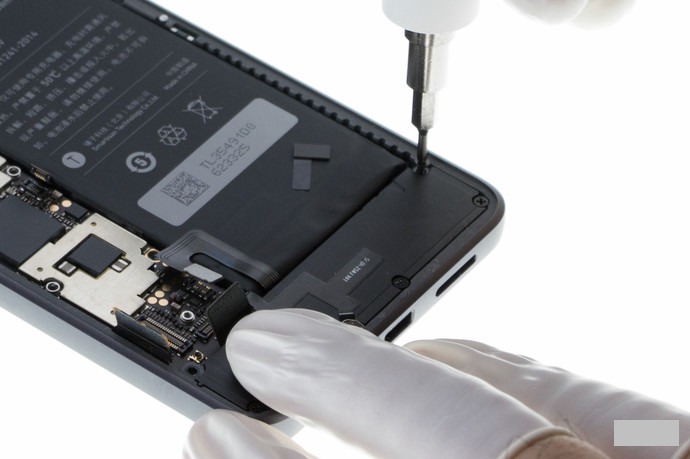

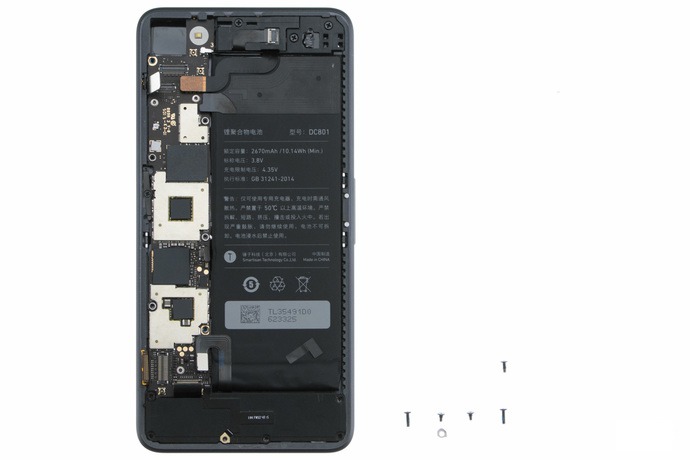

▲取下螺絲。

注意在此處的金屬墊圈，主天線 FPC 部分同金屬中框相連，共同組成主天線。

螺絲的大小與位置。

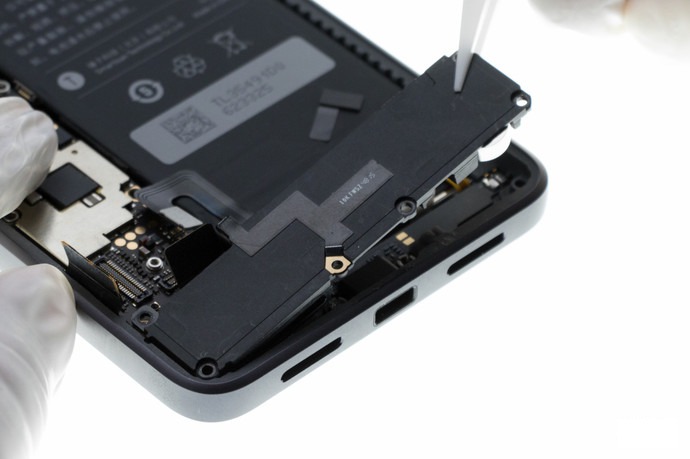

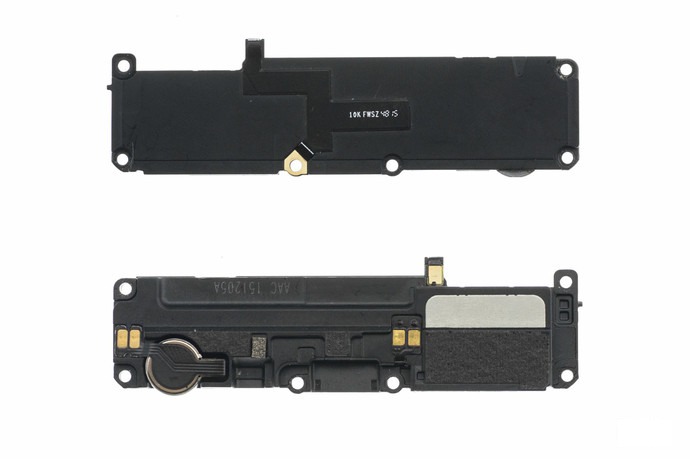

▲拆下「喇叭BOX」。

振動馬達固定在「喇叭 BOX」上。



Step 7：拆卸主板

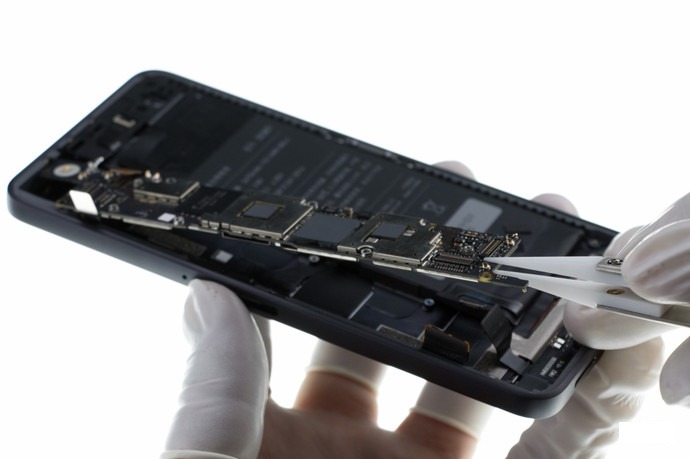

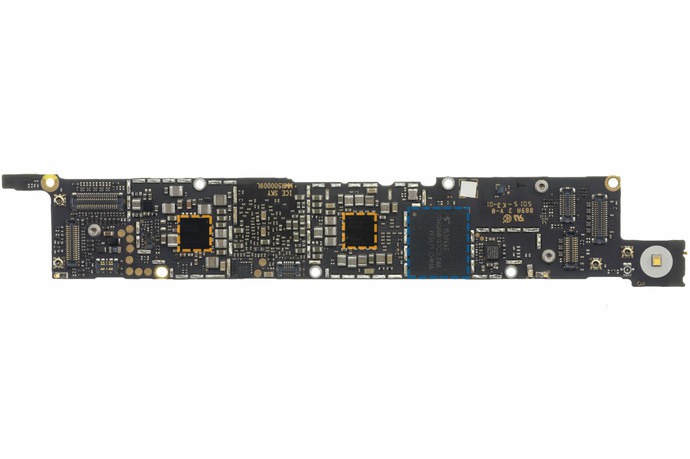

▲ 拆下主板。

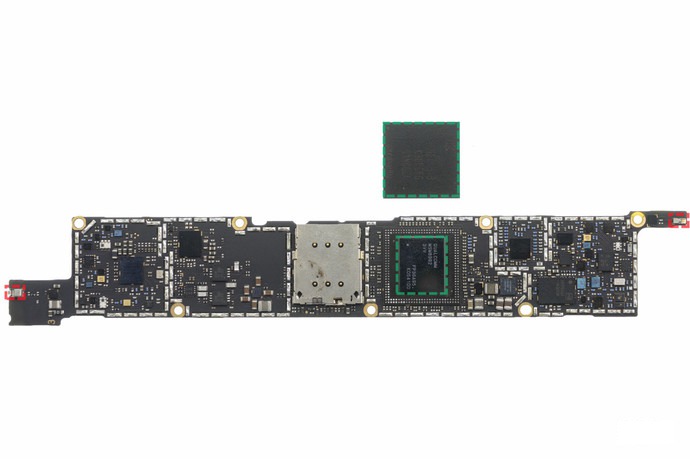

黃色 Power：PM8994 & PMI8994

藍色 ROM：Toshiba 16 GB eMMc 5.0

綠色 SOC & RAM：Qualcomm MSM8992（驍龍 808） & Samsung 3GB LPDDR3

紅色為天線饋點。



Step 8：拆卸聽筒組件 ＆ 天線組件

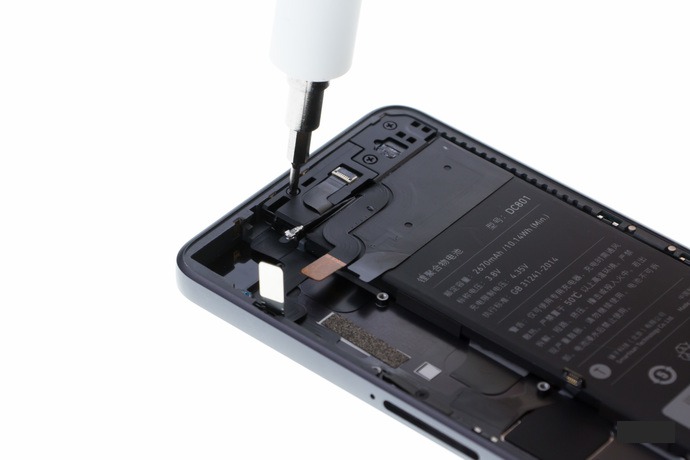

▲取下螺絲。

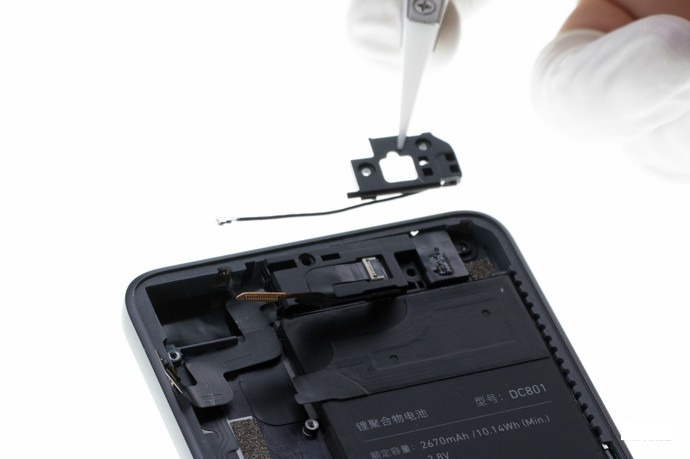

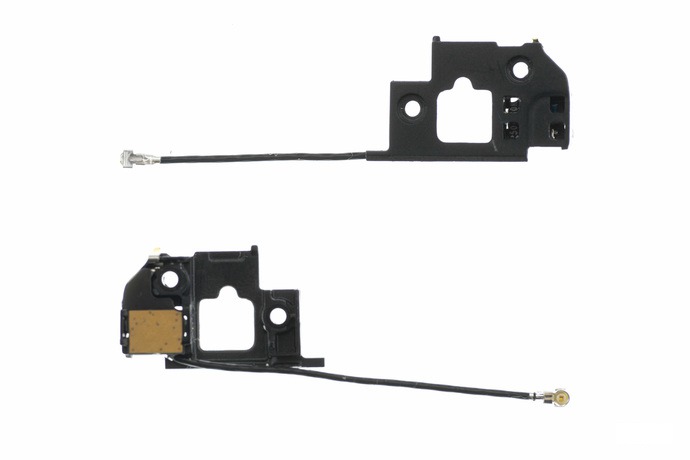

▲拆下天線支架。





WIFI/BlueTooth 天線組件，小板有彈片同金屬中框相連，LDS 天線＋金屬中框共同組成 WIFI/BlueTooth 天線

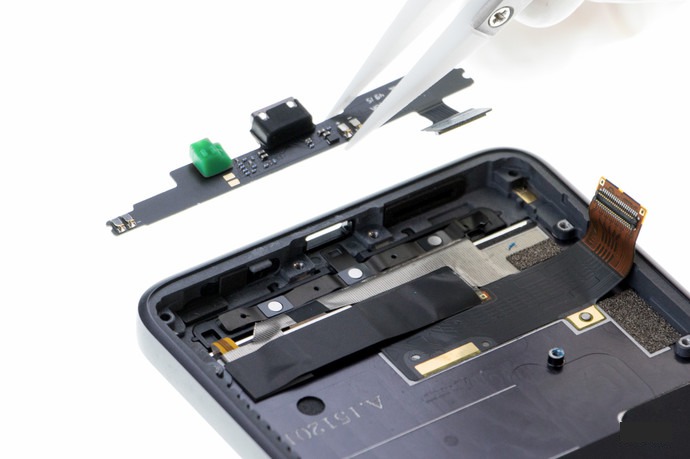

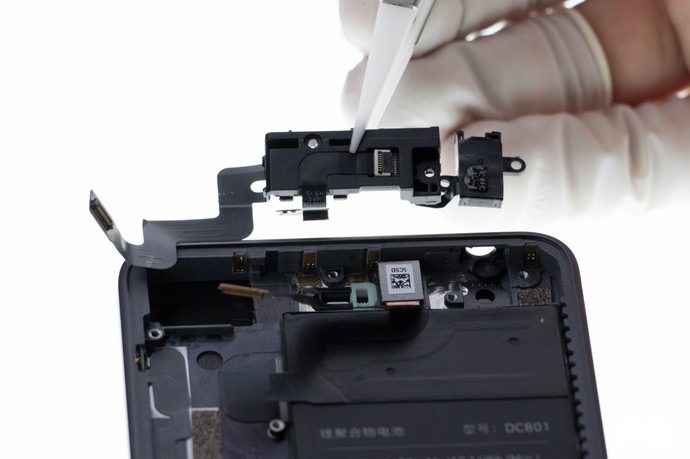

▲拆下「聽筒組件」。

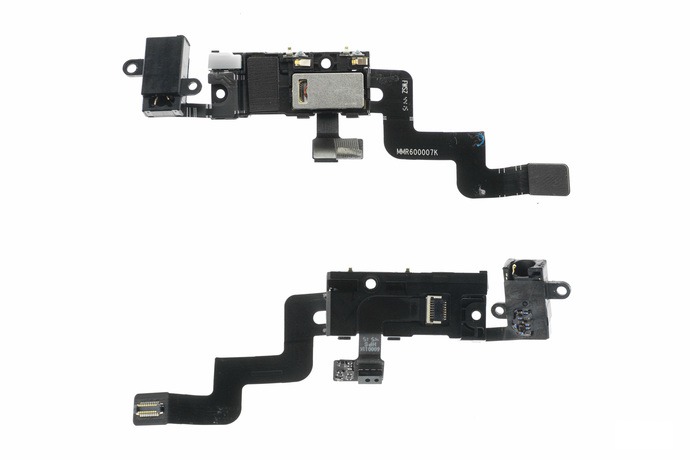

包括有聽筒，光線 & 距離感應器和耳機座; 光線 & 距離傳感器同聽筒組件為分離設計，通過 ZIF 連接。

注意耳機座在中框上的位置處，還有一個塑膠墊圈。



Step 9：拆卸前「CAM」

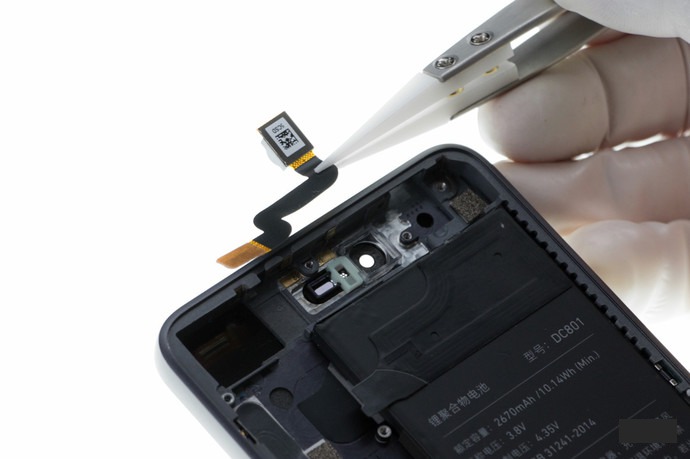

▲拆下「前 CAM」。

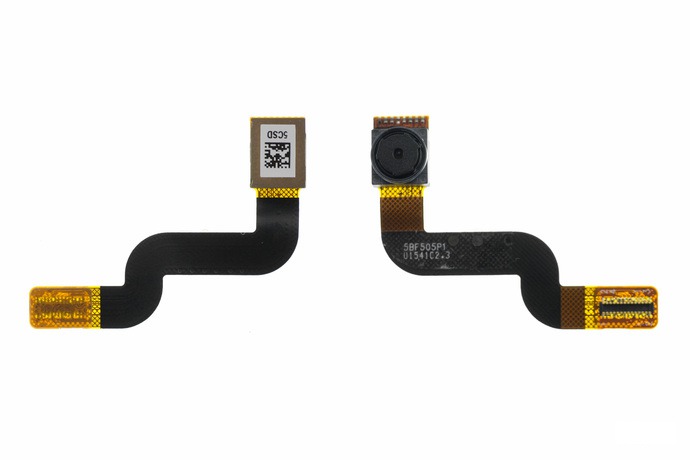

「前 CAM」：前置攝像頭 500W 像素。



Step 10：拆卸電池

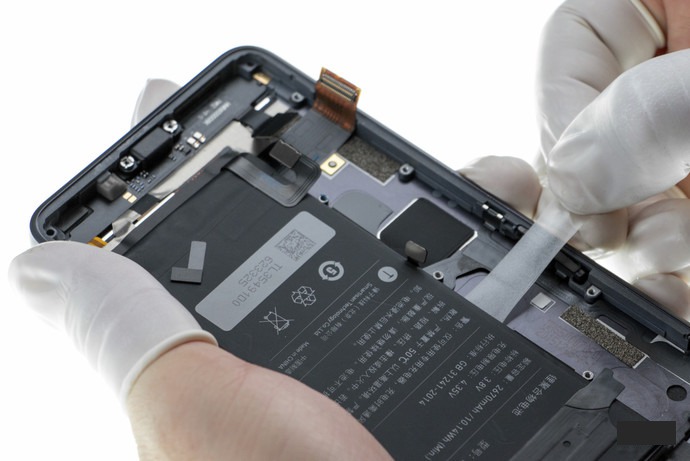

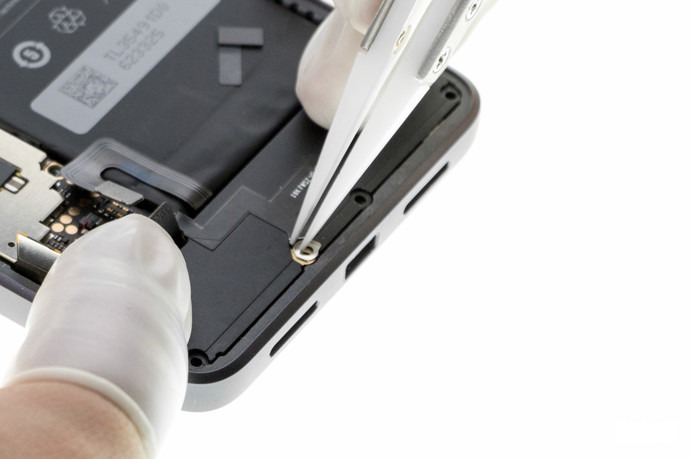

▲撕下三處易拉膠。

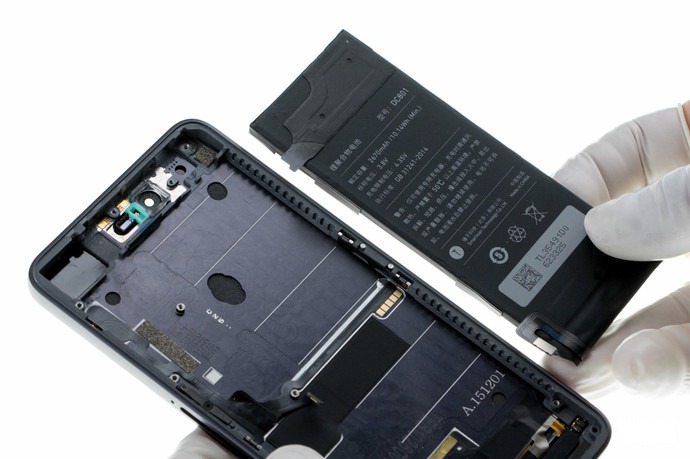

▲取出電池。

鋁合金中框采用了納米注塑工藝，中框骨架內表面也做了陽極氧化處理。

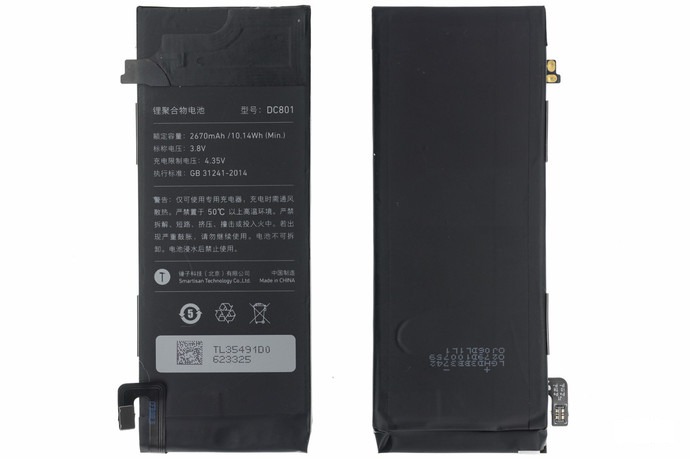

額定容量為 2670mAh，電源適配器的輸出規格為 5V/1.5A；NFC 天線固定在電池上。



Step 11：拆卸「?jìng)?cè)鍵 FPC」

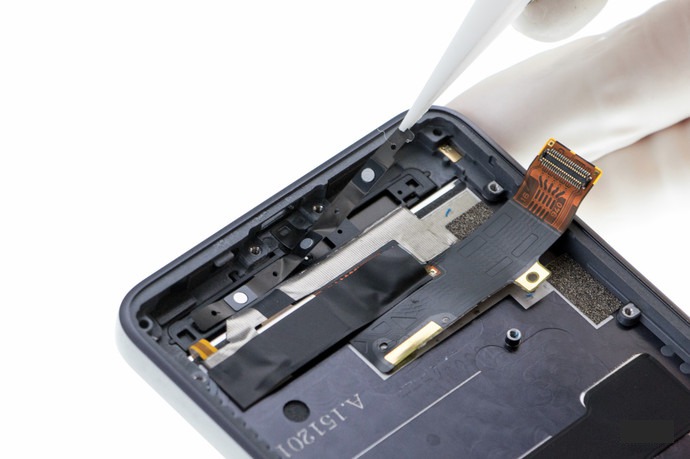

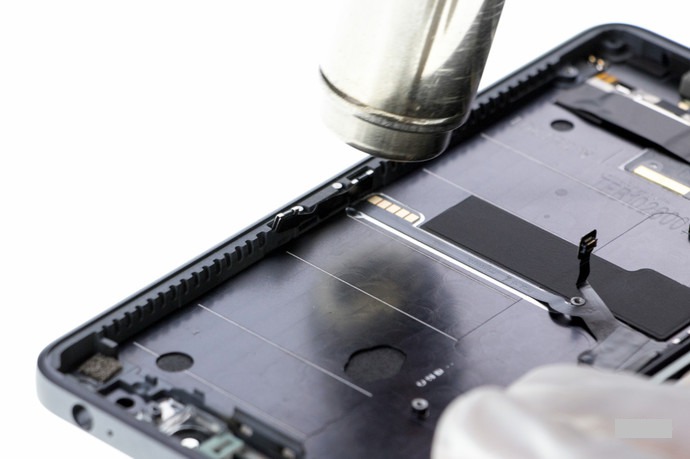

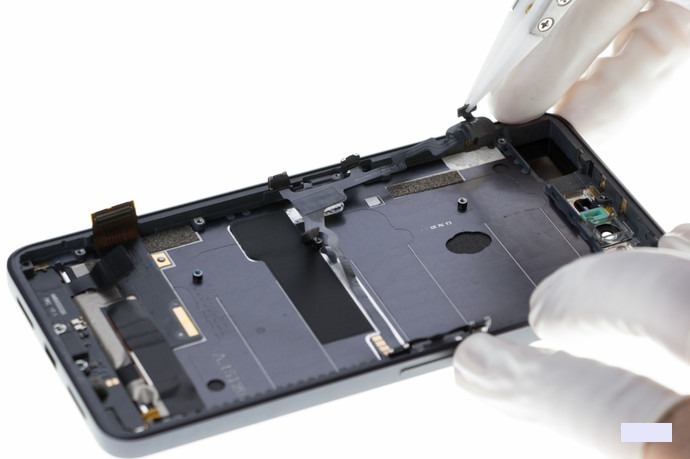

▲加熱側鍵處 FPC，并揭起一側的「?jìng)?cè)鍵 FPC」。

據推測這里預留的 5 個饋點，考慮到物料的共用性，可能是在為下一個項目做兼容設計。

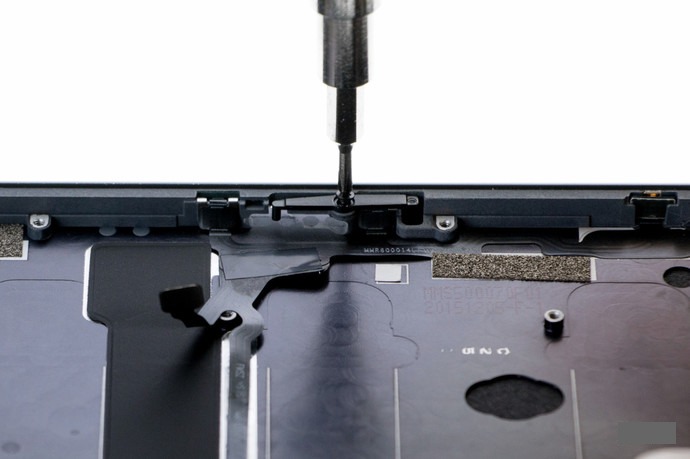

▲取下螺絲，拆下「SIM 卡托」的卡簧。

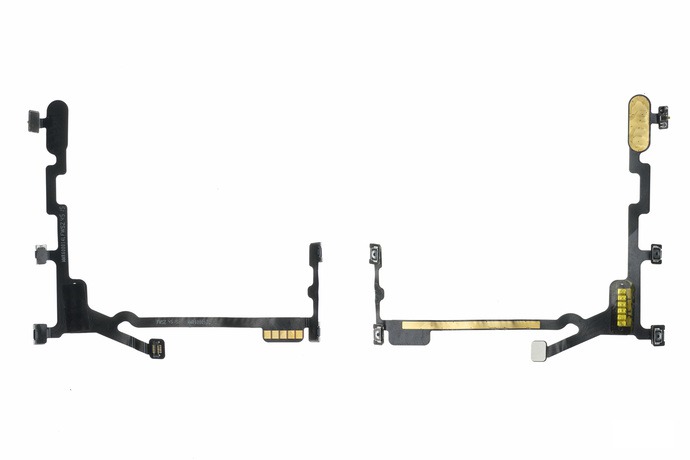

▲拆下「?jìng)?cè)鍵 FPC」。



Step 12：拆卸副板

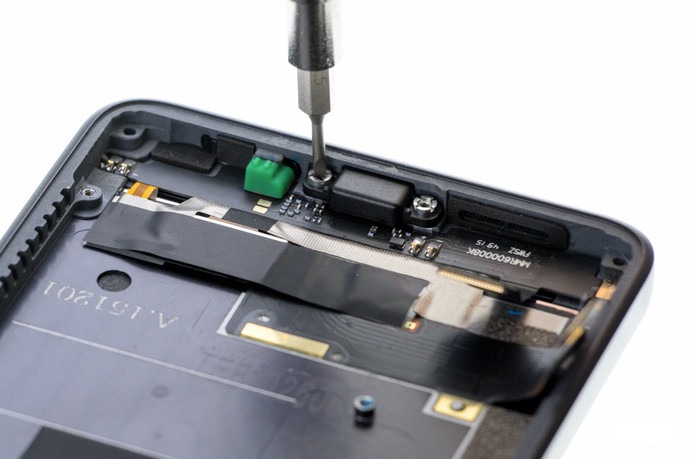

▲取下螺絲。

此處兩顆「子母螺絲」比主板上的要長。

▲拆下塑膠固定支架。

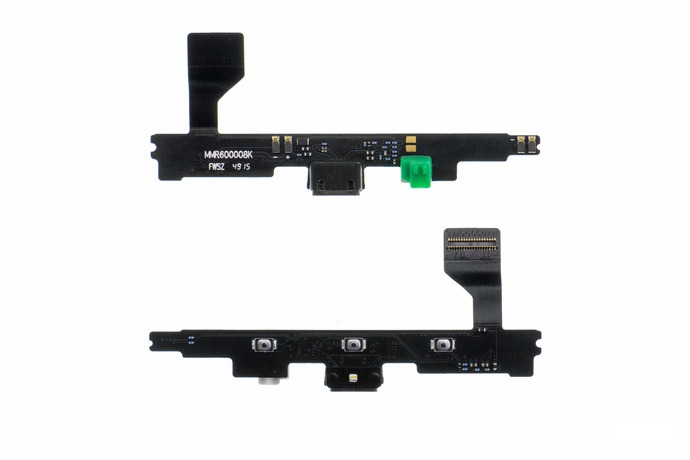

▲用熱風槍加熱稍許后，取下副板。

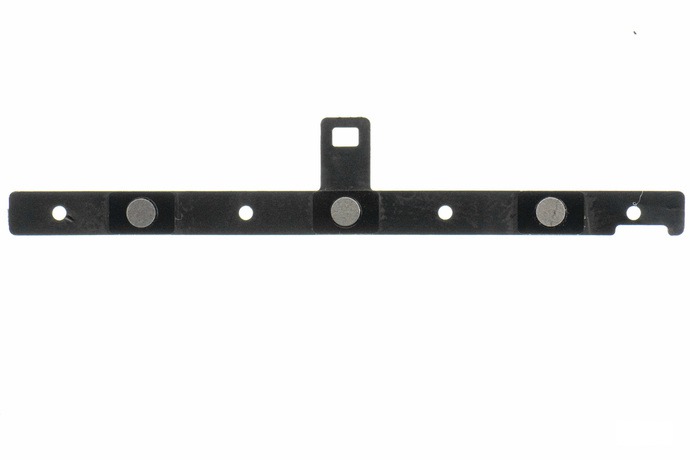

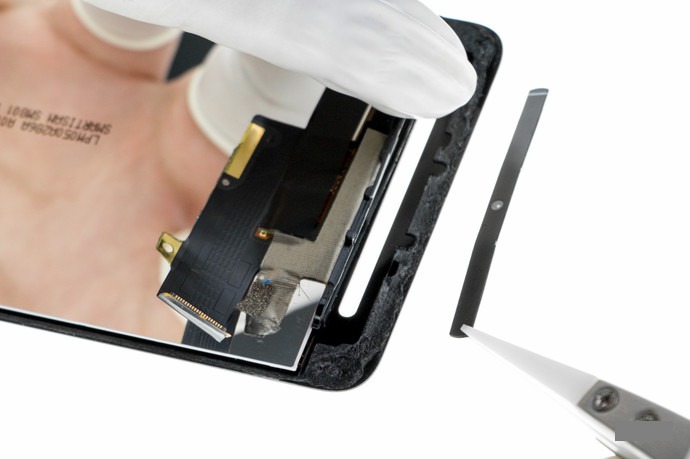

▲拆下實體功能鍵的導光片。



Step 13：拆卸屏幕

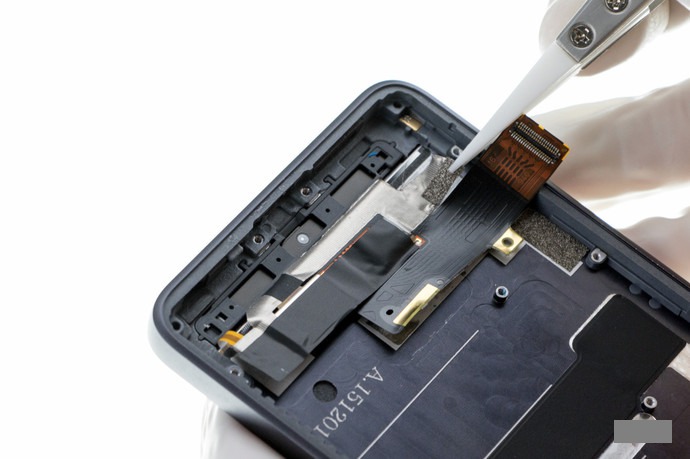

▲加熱屏幕四周，與屏幕組件 FPC。

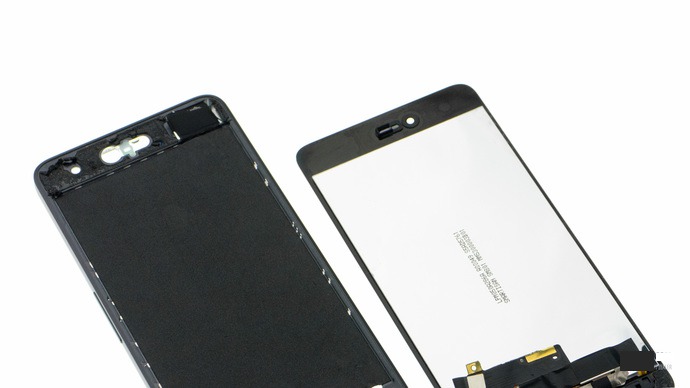

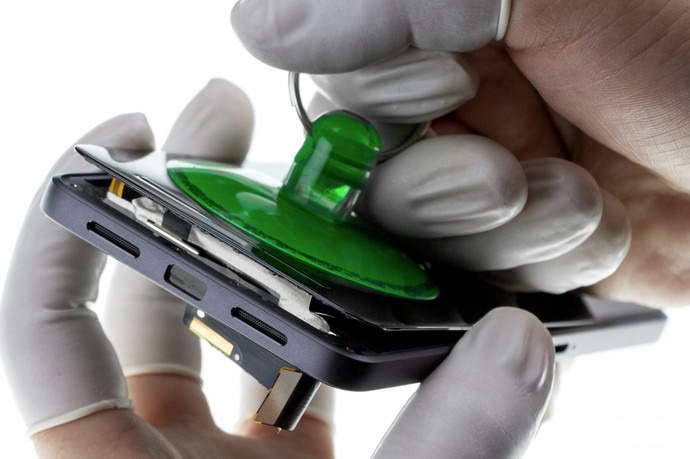

▲用吸盤取下屏幕組件。

三個實體按鍵處的泡棉雙面膠，粘貼面積更大，更難拆解。

▲拆下屏幕。





Step 14：拆卸實體功能鍵



▲揭起塑膠固定支架，拆下實體功能鍵。

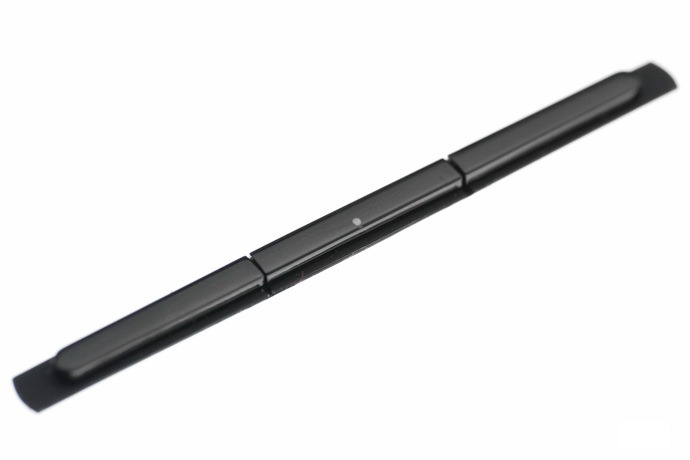

實體功能按鍵。
