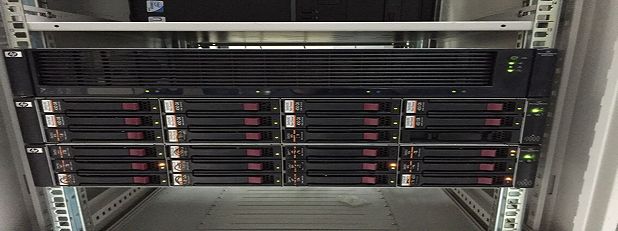

華軍HP EVA4400/6400/8400/P6000數據恢復方案

HP EVA4400/6400/8400因接近退役，已進入高故障區間，用戶往往會認為花費幾十萬甚至上百萬購買的eva系列應該是非常穩定的，但實際上無論多么昂貴的存儲設備，使用的磁盤是相同或相似的。

EVA系列存儲是一款以虛擬化存儲為實現目的的HP中高端存儲設備，內部的結構組成完全不同于普通的基于簡單RAID的存儲，EVA內部稱之為VRAID。包括一些資深的HP工程師，對EVA的理解其實是有誤區的(也可能是HP官方的宏觀描述)

EVA會對每個物理磁盤(簡稱為PV)進行簽名(寫在每個磁盤的0扇區)，簽名后即分配進不同的DISK GROUP。在disk group中，類似于aix 的卷管理，或HP LVM的卷管理一樣，每個PV會按一定大小劃分為若干存儲單元(按AIX的說法，暫且稱為PP吧)，PP的大小為2的整數次冪，且應該在2-16M之間。

每個PV中有有限數量的PP，這些PP合起來形成整個DISK GROUP的可用空間。所有的PV按5-15組成若干組RSS(HP的官方資料中講最小的RSS磁盤數量是6，最大應不到15，但對底層的分析得知，存在5和15個PV的RSS情況)，每個RSS就是一個所謂常規RAID的冗余組，但這個冗余組不等同于常規RAID，與常規RAID相似的是，常規RAID是以磁盤為單位的RAID算法，而RSS是基于PP的RAID算法。

一. 【EVA系列常見故障】

第一：1、RSS中多個磁盤掉線，超過冗余保護級別。

第二：加入新磁盤，進行數據遷移時，新磁盤存在物理故障(此時無法回退，也無法前進)。

第三：VDISK 刪除或EVA initialize。

第三：突發性主機與存儲無法連接。無法discover到存儲。

二. 【數據恢復解決原理】

第一步：eva系列最核心的結構部分來自于所有vdisk的運算pp表，這個pp map表會因為磁盤的不斷遷移而遷移。所有的故障均可基于此map進行恢復。

第二步：當pp map不存在時，根據不同的條帶之間的冗余關系，可有優化算法對所有PP進行條帶性集合，從而形成若干組正確的條帶數據，再基于文件系統結構、數據結構等特征，重組若干條帶。

三. 【數據恢復解決過程】

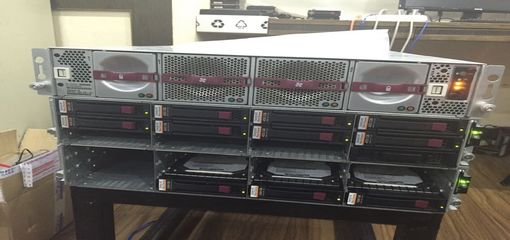

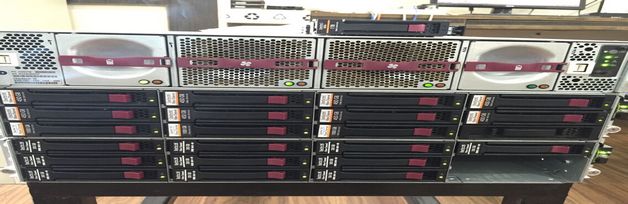

A:原始磁盤鏡像，將EVA主機一端的連線拔出，直接連入主機hba卡上，就可以認到所有物理硬盤，之后通過專業手段(Linux下的dd，windows下的winhex等)進行磁盤鏡像。因eva主機與擴展柜之間多是銅線連接，故而，可能需要在擴展柜上增加光纖收發模塊，再通過光鏈路接入fc hba卡上。當然，也可以把所有硬盤拆下來后，放入其他光纖通道柜中進行鏡像。

B:通過針對每塊盤首部信息進行收集處理，查找BlockMapping數據結構，對數據進行全面分析得出，每個LUN的BlockMapping存放的位置和形式有兩種形式：1、放于每塊硬盤的首部；2、存放在該LUN的起始位置。

C:分析LUN配置參數通過META信息的對照，以及通過xor信息區的校驗驗證。得出配置表

D:重組整合所有LUN的分配表

E:根據存儲分配表及RSS磁盤分配表，對所有LUN進行信息提取，提取過程中，對不通過XOR條帶的進行人工分析，確定得到最佳重組結論。

F:通過華軍數據恢復工具對數據進行重組后的提取。
